Грязь как инструмент: сканируем Mazda 6 для 3D-печати тюнинг-деталей

Когда речь заходит о создании обвеса для тюнингового проекта, многие представляют себе стерильные цеха, лазерные сканеры на штативах и идеально чистые детали. В реальности всё иначе. Мы приехали к клиенту на парковку, чтобы отсканировать переднюю губу, крышу и пороги автомобиля. Машина была грязной, и — да, это было частью плана. Рассказываем, почему и как работает мобильное 3D-сканирование.

Герой дня: Mazda 6 (первое поколение)

К нам обратился Артём — владелец Mazda 6 десятого года (GH или первое поколение, 2002–2008). Машина уже активно тюнинговалась: пневмоподвеска, задние накладки, передняя губа, спойлеры. Но аппетит приходит во время еды. Задача на сегодня:

Сплиттер на переднюю губу.

Накладки на пороги.

Замена спойлера на крыше — а значит, нужно отсканировать всю поверхность крыши, чтобы посадочные места совпали идеально.

Артём признаётся: за три года владения он вложил в «шестерку» массу сил, причём самые интересные детали ждали своей очереди больше года. «Руки только дошли», — улыбается он.

Почему мы не стали мыть машину перед сканированием

Многие используют матирующие спреи для борьбы с бликами от хрома и глянцевого ЛКП. Но у нас был другой план — грязь. Да, мы специально не стали мыть автомобиль. Слой дорожной пыли на Mazda 6 отлично выполнил роль естественного матирующего покрытия. Он «убивает» отражения, и лазерный сканер видит поверхность гораздо лучше, чем чистый глянец.

Для сложных участков мы нанесли специальные светоотражающие метки — это позволяет системе надежно «схватываться» за геометрию даже на больших плоскостях без выраженных текстур.

Процесс сканирования: полевая работа без компромиссов

1. Передняя губа Сканировали аккуратно, чтобы захватить все изгибы и заводские точки крепления. Именно на этих данных мы будем проектировать сплиттер, который сядет как влитой.

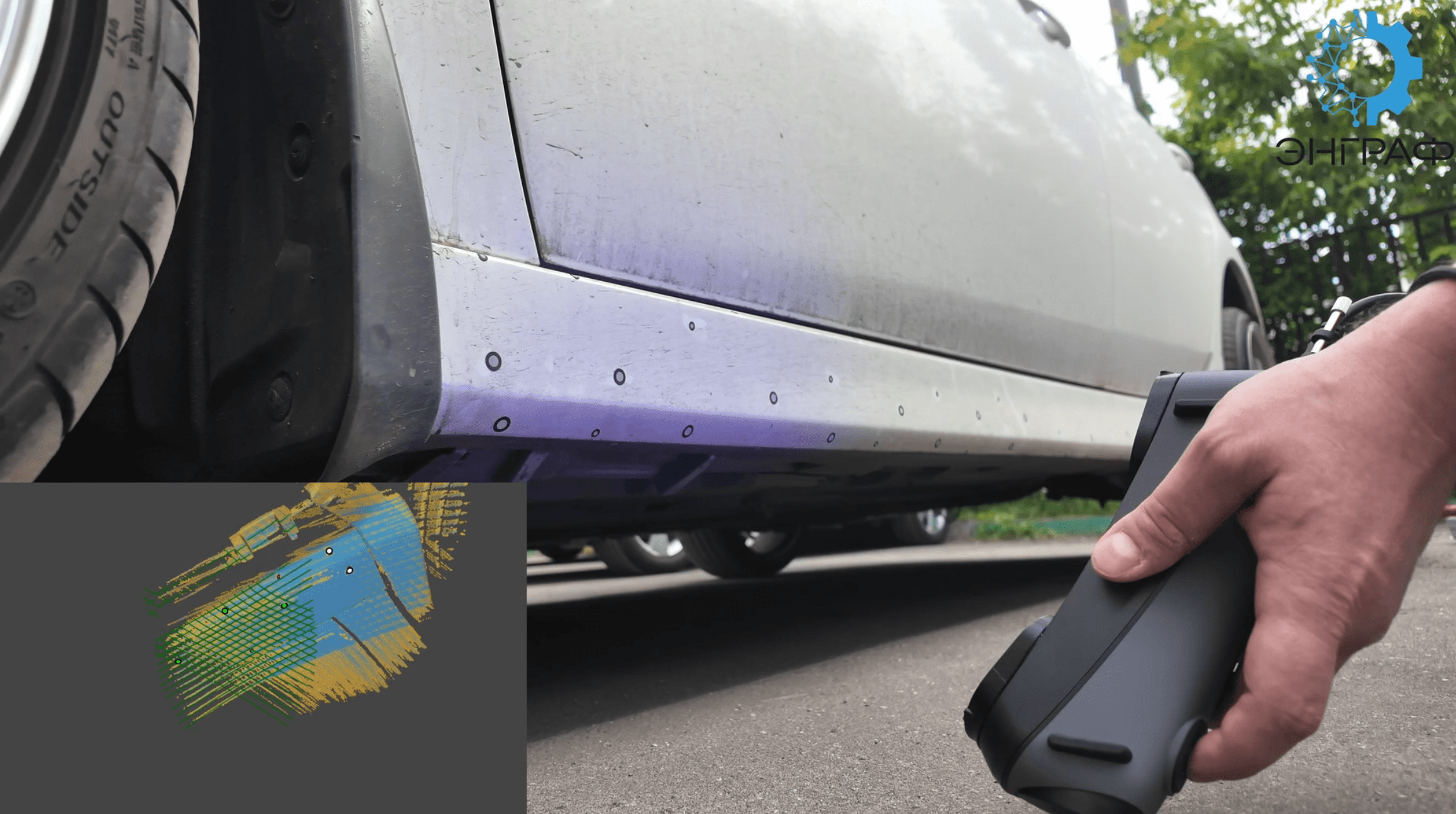

2. Пороги Отличные, хорошо детализированные поверхности у Mazda 6. Здесь даже не понадобилось дополнительной обработки.

3. Крыша (и главная боль чистого пластика) А вот здесь началась магия. Крыша была наиболее чистой частью кузова. Глянец на черном пластике вызвал массу «шумов» и артефактов на скане. Лазер отражался от поверхности, и программе было сложно построить точную сетку. Пришлось буквально вылавливать нужные точки и компенсировать ошибки на ходу.

Вывод: грязь для 3D-сканера — лучший друг. Это бесплатный и эффективный мат-агент, который не оставляет следов и работает не хуже дорогих спреев. Особенно актуально для машин с темным ЛКП, как эта Mazda.

Что дальше? От облака точек к 3D-модели

Итогом выездного сканирования стали три детализированные картинки:

Точный скан передней губы Mazda 6.

Четкая геометрия порогов.

Сырой, но информативный скан крыши, который сейчас передан инженерам на постобработку.

Наши инженеры уже получили облака точек. Теперь начинается этап моделирования: на основе полученной полигональной сетки мы отрисуем точные 3D-модели накладок и сплиттера.

Почему это круто для Mazda 6

Мы не просто фотографируем машину и рисуем «на глаз». Мы захватываем реальную геометрию с миллиметровой точностью, учитывая даже минимальные деформации кузова за 15 лет. Это гарантирует, что напечатанные на 3D-принтере детали станут на штатные места без подгонок — только крепеж и идеальная стыковка.

Следите за обновлениями: в следующих постах мы покажем, как отсканированная Mazda 6 превращается в готовые пластиковые накладки для финального монтажа.
