Колпачки для медицинских эндоскопов

Почему эндоскоп — это не просто трубка с камерой

Эндоскоп — высокоточный медицинский прибор, сочетающий в себе сложную оптику, механику и электронику. Самая уязвимая часть — дистальный конец, или, как говорят инженеры, «голова» прибора. Именно она погружается в агрессивную среду, подвергается многократной стерилизации и механическим нагрузкам.

Последствия повреждения этой зоны катастрофичны:

Удары о твердую поверхность во время транспортировки или работы.

Нарушение герметизации — попадание влаги внутрь прибора.

Поломка линзы — замена которой стоит сопоставимо с бюджетом на полноценную операцию.

Заклинивание подвижного механизма — полная потеря функциональности.

И это не считая простоя прибора в ремонте и десятков невыполненных диагностических процедур для пациентов. Именно поэтому защита этой зоны — задача первостепенной важности.

3d Сканирование: когда размер имеет значение

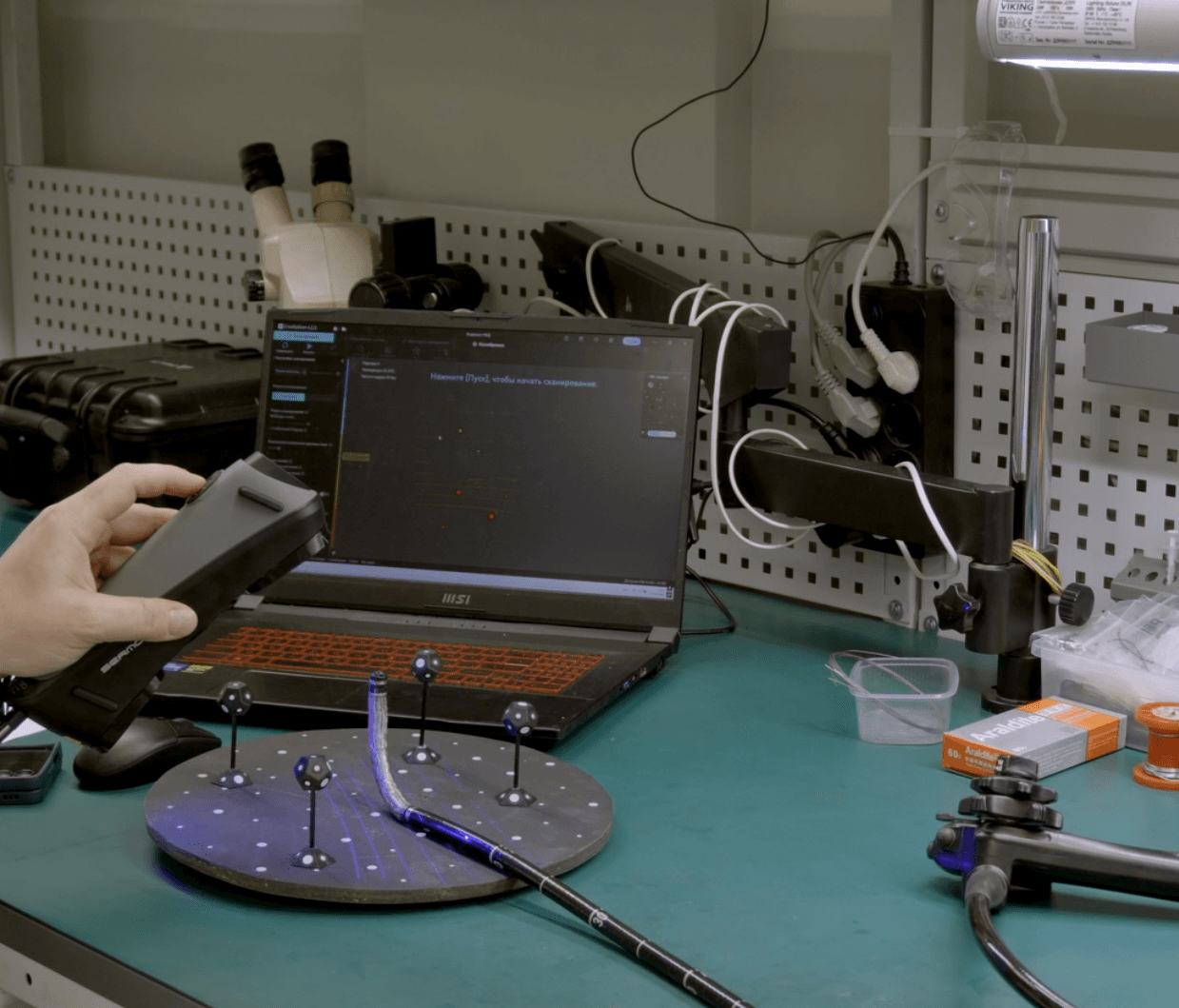

Первый этап нашей работы — 3D-сканирование головы эндоскопа. Казалось бы, что тут сложного? Но сложность заключается в размерах объекта.

Сам колпачок, который мы сканируем, меньше сантиметра в диаметре. А отверстия в нем порой не достигают и 1 мм. Это настоящий вызов даже для профессионального оборудования. Разрешения сканера в 2 микрона недостаточно, чтобы с идеальной точностью передать все конструктивные особенности — каждый изгиб, каждое микроскопическое отверстие.

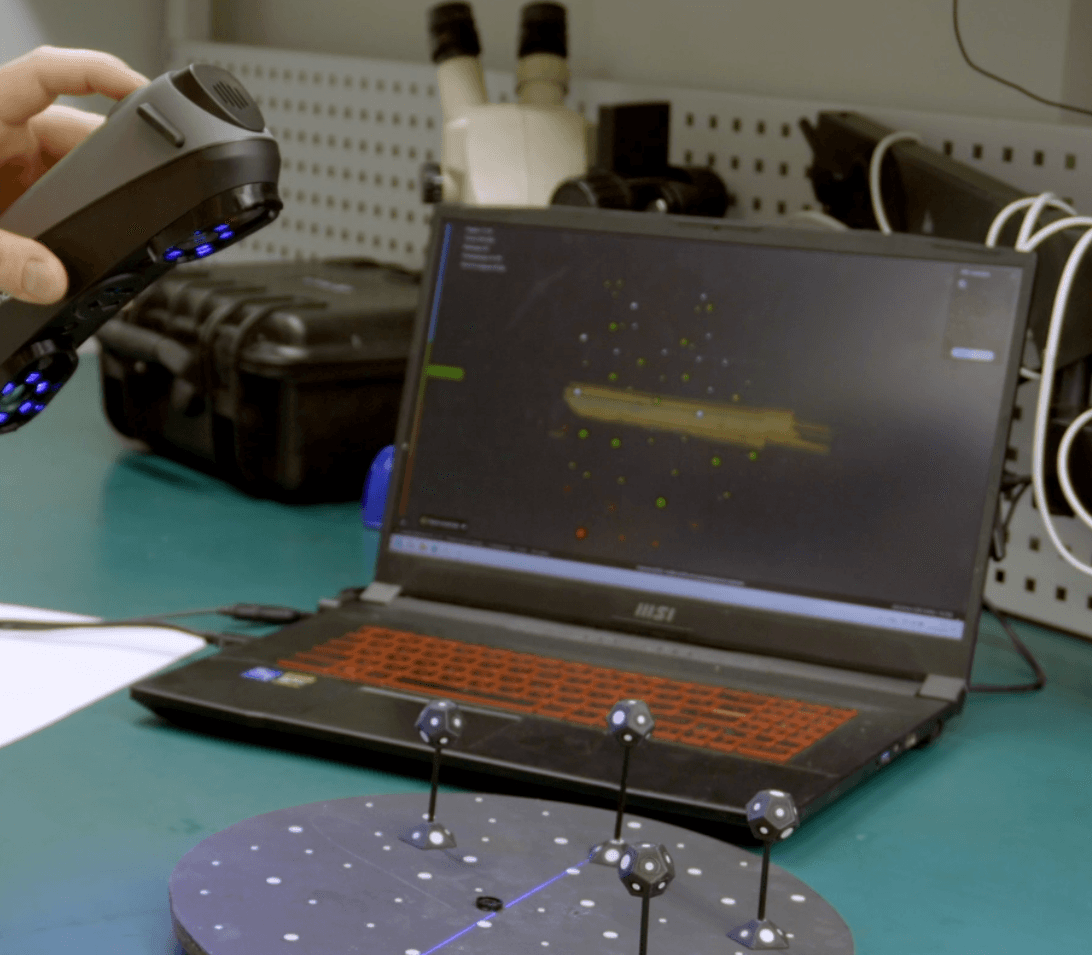

Мы наносим специальные метки, используем максимальное разрешение и буквально вылавливаем каждую точку поверхности. Это кропотливая работа, требующая опыта и терпения.

От облака точек к идеальной CAD-модели

Полученные сырые сканы — это миллионы точек. Задача нашего инженера — превратить этот «шум» в чистую, читаемую 3D-модель, точно повторяющую геометрию головки эндоскопа. На скриншотах вы видите, как выглядит объект после качественной постобработки: все грани восстановлены, артефакты удалены, модель готова к печати.

3D-печать: фотополимерная точность

Когда модель готова, мы переходим к производству. Для таких миниатюрных и ответственных изделий мы используем фотополимерные 3D-принтеры. Их главное преимущество:

Точность печати измеряется в микронах. Это позволяет воспроизводить отверстия менее 1 мм без потери геометрии.

Минимальная деформация материала. Фотополимеры дают усадку и расширение в разы меньше, чем обычные термопластики, что критично для прецизионных деталей.

Материалы: только медицинский класс

Но мало напечатать точную деталь. Нужно, чтобы она была безопасной. Для наших колпачков мы используем исключительно медицинские смолы и медицинские красители. Это значит, что материал:

Не токсичен.

Биосовместим с тканями человека.

Выдерживает циклы стерилизации (автоклавирование, химическая обработка).

Не выделяет вредных веществ даже при длительном контакте с биологическими средами.

Итоговое изделие полностью готово к установке на эндоскоп и может использоваться в реальной клинической практике.

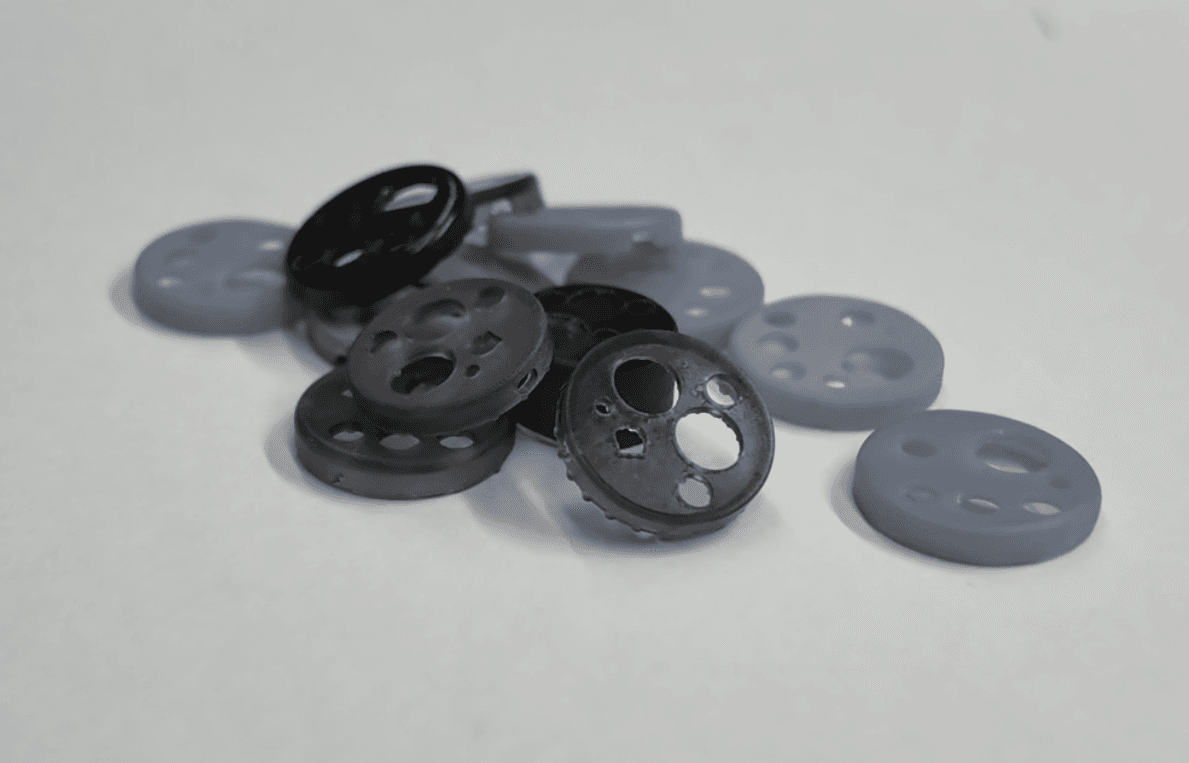

Результат: защита, которая спасает

Мы получили колпачок, который идеально надевается на головку эндоскопа, защищает ее от ударов, сохраняет герметичность и не мешает работе оптики. Врачи могут не беспокоиться о сохранности дорогостоящего оборудования, а пациенты — о своевременной диагностике.

Этот проект — яркий пример того, как современные технологии (3D-сканирование и печать) решают реальные медицинские задачи, снижая затраты на ремонт и повышая надежность приборов.
